安全型不锈钢压力表以独特地的结构设计为量表检测者提供最大的安全保护。安既抗腐又耐用,广泛应用石油、化工、化纤、冶金、核电、钻井平台等众多领域。可测量对耐蚀、抗振要求较高的工艺流程或试验环境中各种流体介质的压力。

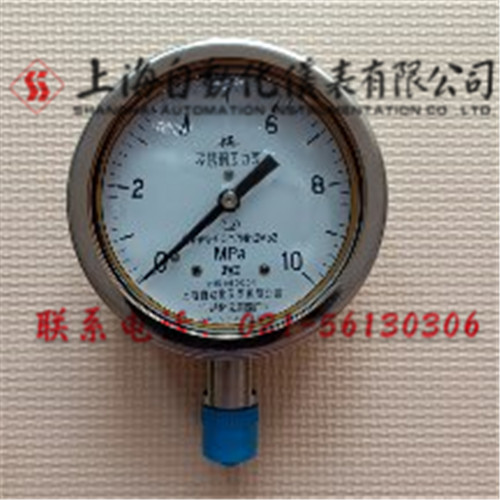

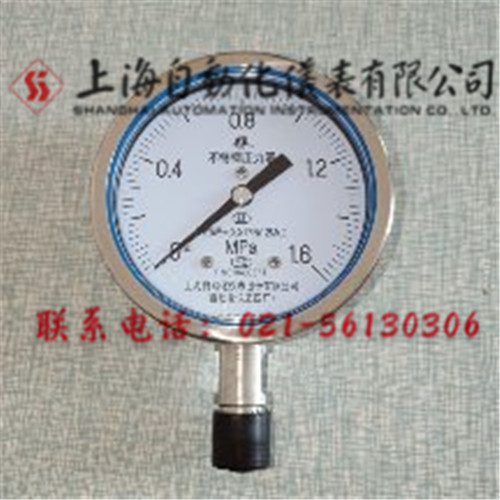

名称:Y-100B-FQ不锈钢压力表
可在线通过咨询了解详情

通过以下按钮进入下一步
Y-100B-FQ不锈钢压力表的产品详细介绍:
安全型不锈钢压力表以独特地的结构设计为量表检测者提供最大的安全保护。安既抗腐又耐用,广泛应用石油、化工、化纤、冶金、核电、钻井平台等众多领域。可测量对耐蚀、抗振要求较高的工艺流程或试验环境中各种流体介质的压力。  本仪表的整体结构设计合理、工艺精致,具有较高的测量精确度和持久的稳定性。仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、泄压后盖、表玻璃等)所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入,同时防止充液表中的硅油泄漏,其次本仪表在敏感元件和表玻璃之间有一坚硬的不锈钢夹板层,保证了在意外爆破时保护使用者免受碎片和测量介质伤害,同时表壳内压力表旦超过一定值后,仪表背部设有的快速泄压安全后盖将开启,以释放表壳内的压力。另外对于充液表还能够抗工作环境较剧烈的振动和介质压力的脉动影响。


Y-100B-FQ安全型不锈钢压力表的参数与规格:

精确度等级:1.6测量范围:(MPa)0-0.10-0.160-0.250-0.40-0.60-10-1.60-2.50-40-60-100-160-250-400-60-0.1-0-0.1-0.06-0.1-0.15-0.1-0.3-0.1-0.5-0.1-0.9-0.1-1.5-0.1-2.4使用环境温度:-25度-70度(外壳内充液)               -40-70度(外壳内不充液)温度影响:不大于0.4%10度(使用温度偏离20正负5度)抗工作环境振动:V.H.4(外壳内充液)                V.H.4(外壳内不充液)外壳防护等级:IP64重量:0.65KG □结构与原理仪表由导压系统(包括接头、弹簧等)、齿轮传动机构、示数装置(指针与度盘)和外壳、泄压后盖、表玻璃等)所组成。外壳为气密型结构,能在效地保护内部机件免受环境影响和污秽侵入,同时防止充液表中的硅油泄漏;其次本仪表在敏感元件和表玻璃之间有一坚硬的不锈钢夹层,保护了在意外爆破时保护使用者免受碎片和测量介质伤害;同时表壳内压力一旦超过一定值后,仪表背部设有的快速泄压安全后盖将开启,以释放表壳内压力。另外对于充液表还能够抗工作环境较剧烈和介质压力的脉动影响。 导压系统及外壳等材质
上海自动化仪表四厂   www.shszy4c.com
零件名称
材料牌号
接头
0Cr17Ni12Mo2(316)
弹簧管
0Cr17Ni12Mo2(316)
外壳、后盖、表罩
0Cr18Ni9(0Cr18Ni9)

□    型号表示
Y
规格
内容

压力表




仪表公称直径及安装型式


100表示直径为100mm的径向直接安装式





不锈钢
F
耐蚀
FZ
耐蚀抗振
功能
安全型

Y
100
B
Q
