产品名称：

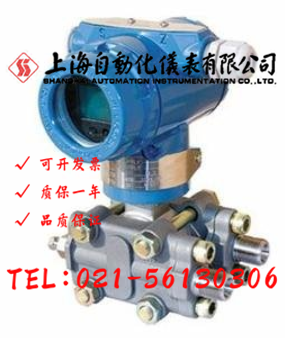

智能压力变送器
产品简介：
智能型压力变送器在使用过程中，其安全性十分重要，尤其是在测量具有危险性介质的环境中，仪器的安全性能必须得到突出的关注。而在智能型压力变送器的设计中，其接线与电子元件线路的设计是防爆设计的重点关注点。
产品详情
本实用新型解决上述问题所采用的技术方案是：一种防爆型无线智能型压力变送器，包括压力传感器和用于处理压力传感器输出信号的信号处理模块，所述信号处理模块包括信号转换单元和信号测量输出单元，所述信号转换单元、信号测量输出单元分别位于两相邻的*气室、第二气室中，所述*气室、第二气室相同的侧壁上设置有设置有穿孔，所述穿孔内设置有导电的连接条，所述连接条与穿孔的孔壁之间设置绝缘密封层，所述连接条的两端分别通过接线与信号转换单元、信号测量输出单元相连，所述连接条的两端分别位于*气室、第二气室内。本实用新型在现有技术的基础上做了改进，即在*气室、第二气室相同的侧壁上穿孔，在穿孔内设置连接条，利用连接条实现信号转换单元和信号测量输出单元的信号连接，连接条为导线材料，而侧壁一般也采用金属材料制得，绝缘密封层将连接条与穿孔的孔壁隔断，既增强了气室之间的密封性，也避免了侧壁的导电性对信号转换单元和信号测量输出单元之间信号的影响。
信号转换单元和信号测量输出单元分别通过接线与连接条实现电信连接，连接方式一般采用电焊方式，连接条的两端不应位于穿孔内，若连接条的两端位于穿孔，在电焊连接接线与连接条时，焊锡易对绝缘密封层造成破坏，从而 破坏绝缘密封层的绝缘密封性能，采用该结构，虽然绝缘密封层的厚度设置足够大可避免被破坏，但是，绝缘密封层的厚度太厚时，虽然其绝缘性不会受到影响，但是，厚度太厚其密封性太差，故将连接条的两端分别位于*气室、第二气室中内，也便于对接线的焊接。
作为优选，为了便于对接线的焊接，所述连接条的两端均设置有凹槽，所述接线卡在凹槽内。所述连接条为铜条。所述*气室、第二气室相同的侧壁两侧均设置有接线固定件。
智能型压力变送器巡回检查
检查仪表指示情况，有无异常，看他是否在规定范围内波动；有的变送器没有现场指示的，要去控制室看它的二次示值。仪表周围是否有杂物或是仪表表面是否有灰尘，应及时清除和清洁。仪表和工艺接口、导压管和各阀门之间有误泄漏、腐蚀等情况。
智能型压力变送器定期检查
针对一些不需要每天检查的仪表，要隔一段时间定时检查。定期零点检查，由于变送器有二次阀或三阀组、五阀组，所以零点检查很方便，不需要太多时间。但是用在控制系统中的变送器，不管检查时间多短，仍需要把自动改为手动控制，所以这种仪表的回零周期可长些。由于这些检查需要拆除街头检查设备，比较麻烦，因此如没有异常现象，检查周期可以适当长一些。
定期进行排污、排凝和放空。
定期对易堵介质的引压管进行吹扫，灌隔离液等。
定期检查变送器零部件完整无缺，无严重锈蚀、损坏；铭牌、标识清晰无误；紧固件不得松动，接插件接触良好，端子接线牢固。
定期现场测量线路，包括输入、输出回路是否完好，线路有无断开、短路情况，绝缘是否可靠等。
智能型压力变送器在运行时，其壳体必须良好接地。用于保护系统的变送器，应有预防断电、短路、或输出开路的措施。
在冬季节应检查仪表取源管线保温伴热，以免取源管线或变送器测量元件被冻损坏。
