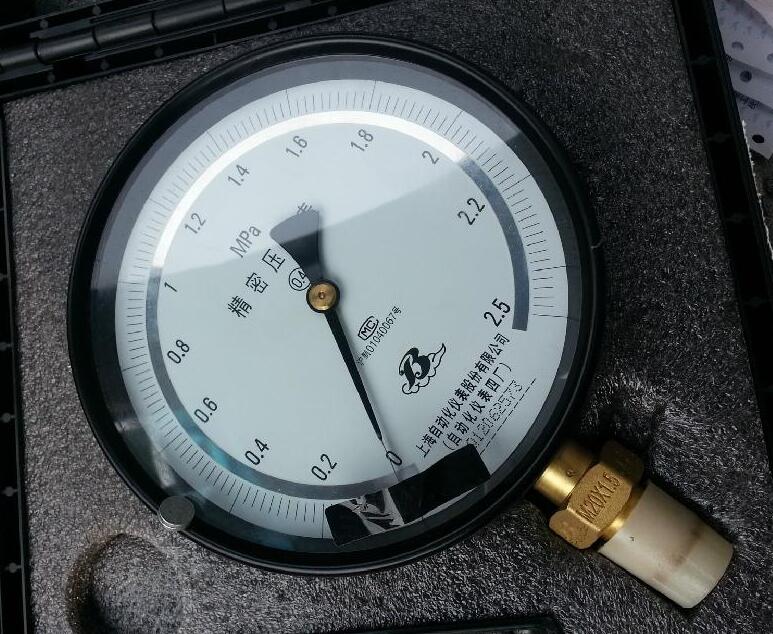

    YB-150A精密压力表(上海自动化仪表四厂)由测压系统、传动机构、指示装置和外壳组成。精密压力表的测压弹性元件经特殊工艺处理,使精密压力表性能稳定可靠,与高精度的传动机构配套调试后,能确保精确的指示精度。

    现价:0.00
    需求请联系客服:0
    折扣:0
    数量:

    库存 0

    • 详情
    • 评价




    YB-150精密压力表由测压系统、传动机构、指示装置和外壳组成。精密压力表的测压弹性元件经特殊工艺处理,使精密压力表性能稳定可靠,与高精度的传动机构配套调试后,能确保精确的指示精度。精密压力表主要用来校验工业用普通压力表,精密压力表也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。精密压力表在标度线下设置有镜面环(A型B型),在使用中读数更清晰精确。
    YB-150精密压力表 概述
        精密压力表主要用来校验工业用普通压力表也可用于精密测量对铜合金和合金结构钢等无腐蚀性、非结晶、非凝固的各种介质的压力。
        YB-150A型在标度线下设有镜面环,使仪表读数更清晰精确,外形美观新颖。精确度为0.4级。
        YB-150B型在标度线下设有镜面环,并带有调零装置,精确度为0.25级。
    YB-150精密压力表 主要技术指标
    精确度等级:0.4和0.25
    使用环境条件:5~40℃,相对湿度不大于80%,且震动和压力源的波动应对仪表的精确读数无影响。
    温度影响:使用环境温度如偏离20±3℃(A型)或20±2℃(B型)时,则须考虑温度附加误差0.4%/10℃。
    重量:1kg(A型) 1.4kg(B型)
    外形尺寸(单位:mm)
    弹簧管材料 测量范围MPa
    锡磷青铜 -0.1~0;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;
    0~1;0~1.6;0~2.5;0~4;0~6(A型)
    铬钒钢 0~6( B型);0~10;0~16;0~25;0~40;0~60
    YB-150精密压力表 结构原理
        仪表由测量系统指示部分和外壳部分组成。仪表有较好的密封性并设有检封装置,能保护其内部测量机构免受机械损伤和污秽浸入。
        仪表的作用原理是基于弹性元件(测量系统中的弹簧管)变形。在被测介质的压力作用下,迫使弹簧管之末端产生相应弹性变形——位移,借助于拉杆经齿轮传动机构的传动并予放大,由固定于齿轮轴的指针逐将被测值在度盘上指示出来。
    测量范围分类
        微压表(指仪表测量上限值小于0.1MPa的仪表)
        低压表(指仪表测量上限值在0.1MPa[包括0.1MPa]到6MPa[包括6MPa]的仪表)
        中压表(指仪表测量上限值在10MPa[包括10MPa]到60MPa[包括60MPa]的仪表)
        高压表(指仪表测量上限值大于60MPa到160MPa[包括160MPa]的仪表)
        超高压表(指仪表测量上限值大于160MPa的仪表)
    使用后校准
        校准的基本要求校准应满足的基本要求如下:
        环境条件校准如在检定(校准)室进行,则环境条件应满足实验室要求的温度、湿度等规定。校准如在现场进行,则环境条件以能满足仪表现场使用的条件为准。
        仪器作为校准用的标准仪器其误差限应是被校表误差限的1/3~1/10。
        人员校准虽不同于检定,但进行校准的人员也应经有效的考核,并取得相应的合格证书,只有持证人员方呆出具校准证书和校准报告,也只有这种证书和报告才认为是有效的。
